Двухканальный 8-полосный параметрический эквалайзер
PARA EQ 4/8

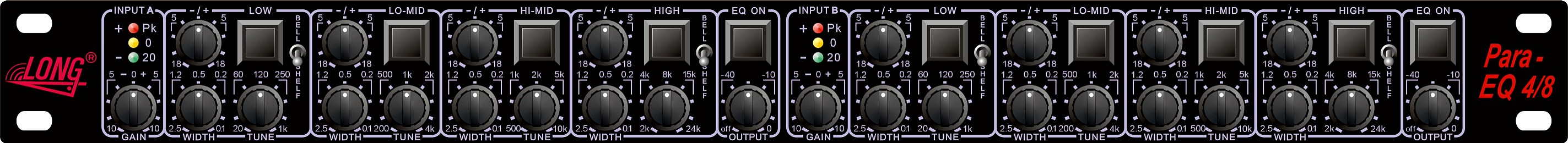

Нажмите для большой картинки (121кб)

Представляем Вам новинку: полностью переработанную, новую версию выпускавшегося ранее
PARA EQ 2/4.
Прибор теперь обладает гораздо более высокими качественными показателями,
а также предоставляет Вам более широкий спектр функций,
включая возможность конфигурирования некоторых его функций Вами!
( Подробнее об этом - по   запросу)

            Отличительными особенностями PARA EQ 4/8 являются :

исключительное разнообразие получаемых при его помощи АЧХ;

весьма большой диапазон изменения параметров регулирования АЧХ;

гибкость и удобство в применении;

чистый и прозрачный звук;

сверхнизкий уровень гармоник (THD<0,00032%);

очень широкая полоса пропускания (не менее 1МГц);

            PARA EQ 4/8 построен с применением принципа "пропорционального Q",
он имеет нелинейную зависимость величины коррекции АЧХ в зависимости от угла поворота регулятора ("растяжку"), а также возможность переключения крайних полос в режимы BELL и SHELF, с сохранением при этом возможности изменения добротности фильтров.

                  Каждый их двух каналов PARA EQ 4/8 содержит :
      высококачественный малошумящий входной усилитель,
      4 независимых полосы регулирования АЧХ,
      регулятор выходного уровня;
      многофункциональный двойной индикатор уровня.

   Входной предусилитель предназначен для обеспечения наилучшего согласования уровня сигнала источника с динамическим диапазоном эквалайзера.
Он позволяет подстраивать величину сигнала в пределах +/-10dB.

   В каждой полосе регулирования АЧХ имеются:

регулятор частоты настройки фильтра TUNE,

регулятор ширины полосы WIDTH,
Fрегулятор величины подъёма\спада АЧХ -/+;

индивидуальный выключатель каждой из полос,

переключатель вида АЧХ BELL/SHELF.
   Для крайних полос этот переключатель выведен на лицевую панель,
а в двух средних полосах - это переключение, при его необходимости, может быть осуществлено внутренними джамперами.

      Выходной регулятор предназначен для согласования уровня выходного сигнала эквалайзера с уровнем, необходимым для устройства - приёмника сигнала.
   Он регулирует уровень сигнала от ноля до максимальной величины.

Индикатор уровня - двухступенчатый, он индицирует как средний уровень сигнала, так и его пиковый уровень во всех критических точках схемы.


Нажмите для большой картинки

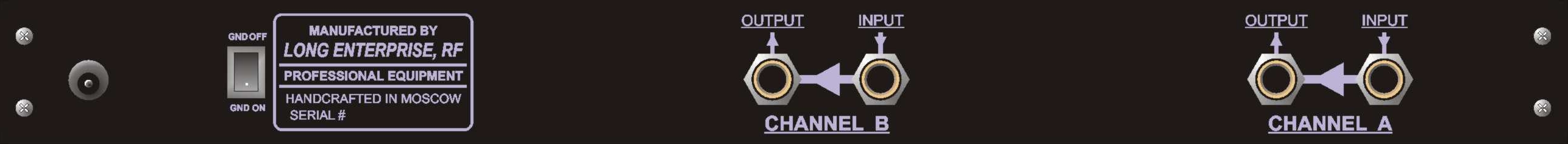

Сторона разъёмов

     На задней панели PARA EQ 4/8 расположены входные и выходные гнезда типа JACK 1/4".

    В зависимости от Ваших требований входы и выходы могут быть как несимметричными, так и симметричными.

    Тип сигналов может устанавливаться независимо для входных и выходных разъёмов.

     На задней же панели установлен разъем подключения питания и GROUND LIFT.

         Основные технические параметры PARA EQ 4/8 :

    Полоса пропускания не менее................ 1 Гц до 800 кГц
       В диапазоне 20Гц -20кГц:
    Неравномерность АЧХ не более...................... 0,02 дБ
    Неравномерность ФЧХ не более............................. ±4°

          Коэффициент гармоник (THD+N) при f=1kHz и Uвх= +20dBu:
     При всех отключенных полосах:.....................0,0003%
     При всех включенных полосах:.......................0.0008%

          Шумовые параметры в среднем положении регуляторов:
     При всех отключенных полосах: .........................- 97dbu (-102dbA)
     При одной включенной полосе:...........................- 92dbu (-96dbA)
     При двух включенных полосах: ..........................- 90dbu ( -92dbA )
     При всех включенных полосах:...........................- 88dbu ( -90dbA )
     Отношение сигнал\шум в средних положениях регуляторов:......110db

          Максимальный уровень сигнала :
      на несимметричном входе .....................+30dbu.
      на несимметричном выходе...................+21dbu.

     Здесь можно ознакомиться с более подробным описанием PARA EQ 4/8.

     А здесь Вы можете посмотреть графики некоторых технических параметров PARA EQ 4/8.

Если Вас заинтересовал этот прибор - обращайтесь!

Обещаем очень хороший звук!
